WZ系列装配式热电阻
1、 概述
工业用热电阻作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中从-200℃~850℃范围内的液体、蒸汽和气体介质及固体表面的温度，防爆结构适用于防爆场合。
2、 原理
工业用热电阻分铂电阻和铜热电阻两大类。热电阻是利用物质在温度变化时自身电阻也随着发生变化的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测量介质中有温度存在时，所测得的温度是感温元件所在范围内介层中的平均温度。
3、 结构：
装配式热电阻主要由接线盒、保护管、接线端子、绝缘瓷珠和感温元件组成基本结构，并配以各种安装固定装置组成。
4、主要技术指标
热电阻类别测量范围与允差
|
热电阻类别
|
测温范围（℃）
|
分度号
|
允许偏差（℃）
|
|
WZP型铂电阻
|
-200~+420
|
Pt100
|
A级（-200℃~+650℃）
|
|
允差±（0.15+0.002|t|）
|
|
B级（-200℃~+800℃）
|
|
允差±（0.30+0.005|t|）
|
|
WZC型铜电阻
|
-50~+100
|
Cu50
|
-50℃~+100℃
|
|
|
|
Cu100
|
±（0.3+6.0*10-3t）
|
注：式中“t”为感温元件实际测量温度的绝对值。

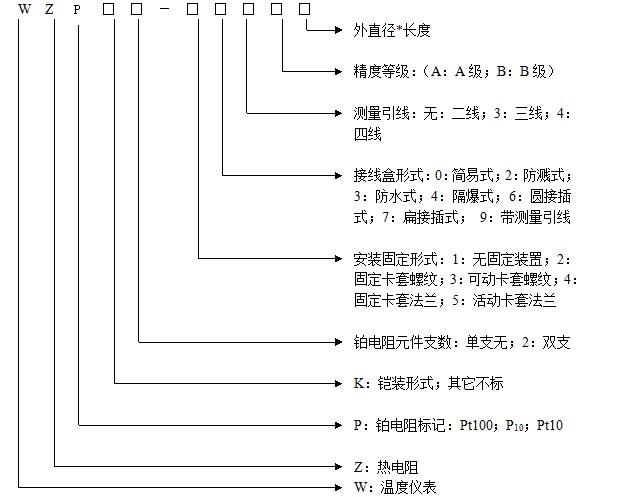

5、WZ系列热电阻选型
典型型号：W Z P K 2 - 2 3 3 A φ6*600 .jpg)
|
